詹弘彥：汽車性能數值分析

汽車性能數值模擬
問題：請問這台Ferrari 360 Spider加速從0～100km/h需要幾秒？極速又為何？
Ferrari 360 Spider車輛規格介紹

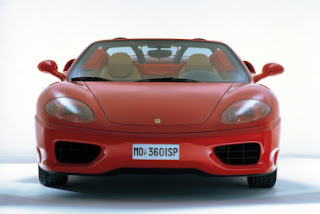

1.外觀

2.性能規格
引擎形式：V形8汽缸雙頂凸輪軸40氣門
口徑x衝程：85×79mm
排量：3,586 cc
壓縮比；11：1
最大馬力：400bhp／8,500rpm
最大扭力：38kgm／4,750rpm
傳動形式：中置引擎，後輪傳動
變速器：六前速Fl半自動變速箱
齒輪比：
1：3.286 2：2.158
3：1.609 4：1.269
5：1.034 6：O.848
倒檔：3.300
Final drive ration：4.440
長×寬×高(mm)：4,477×1,922×1,235
軸距(mm)：2,600
前／後跨距(mm)：1,521／l,49l
車重(kg)：1,450
Af=1.72(m^2) ; Cd=0.24 ; h=0.4(m) ; re=0.332(m)
O-l OOkm／h(秒)：4.6
極速（km／h)： 290

基本假設
1.起步時，引擎轉速設定在最大扭力，起步離合器接合時間為0.5秒，之後引擎轉速與車速同步一致。
2.起步時必須以引擎最大扭力之輸出下與地面摩擦力比較，取其合用值使用。
3.換檔時間為0.5秒，此時引擎無動力輸出，車子自由滑行。換檔結束後，引擎轉速與車速同步一致。

基本參數
g=9.80665
1hp=746watt
Standard air density =1.225
Gear changing time=0.5 sec
Road adhesion=0.85
Overall mechanical efficiency=85%
Slip ratio=3%
Mass factor =1.04
fr=0.01



程式內容

function ab=ferrari360(rpm0)
%Example:ferrari360(4750)
g=9.80665;hp=746;lo=1.225;us=0.85;re=0.332;si=0.03;af=1.72;pi=3.1415;
h=0.4;cd=0.24;rm=1.04;fr=0.01;l1=1.521;l2=1.491;
n1=3.286;n2=2.158;n3=1.609;n4=1.269;n5=1.034;n6=0.848;fn=4.440;m=1450;l=l1+l2;
rr=m*g*fr;xi=n1*fn;ft=us*m*g*(l1-fr*h)/l/(1-us*h/l);
eta=0.85;
rpm=rpm0;ne=rpm*2*pi/60;
ne5=7500*2*pi/60;xi5=1.0*fn;
maxv5=ne5*re*(1-si)/xi5*3.6;d=0;

%起步,轉速4750rpm,扭力373N-m,時間0s-0.5s。

for j=0:0.01:0.5
        rpm1=4750;me=373-[(rpm-4750)/4750*38];
        f=me*xi*eta/re;
        rm=1.04+0.0025*xi^2;
        ne=rpm1*2*pi/60;
        v0=ne*re*(1-si)/xi;
        a1=v0/0.5;
        v3=(a1*j)*3.6;
        %plot(j,a1);hold on;   %時間與加速度關係圖
        plot(j,v3);hold on;  %時間與速度關係圖
end
d1=0.5*a1*0.25;d=d+d1;        %起步0s-0.5秒行走的距離
xi=n1*fn;rpm=rpm0;d3=0;
for i=0.51:0.01:10            %切換到1檔,轉速到9500rpm換至第2檔。
    if and(4750<=rpm,rpm<=8500)
          me=373-[(rpm-4750)/4750*38];end
     f=me*xi*eta/re;
     if f>ft
         f=us*m*g*(l1-fr*h)/l/(1-us*h/l);  %輪胎與地面之最大牽引力
     end
     rm=1.04+0.0025*xi^2;
     ne=rpm*2*pi/60;
     v1=ne*re*(1-si)/xi;
     ra=0.5*cd*lo*af*v1^2;
     a=(f-ra-rr)/rm/m;
     v2=(v1+a*0.01)*3.6;      %v2=v1+at
     rpm=v2*xi*60/2/pi/re/(1-si)/3.6;
     d2=v1*0.01+0.5*a*0.0001;     %1檔時每0.01秒所行走的距離。
     d=d+d2;      %1檔時0.01秒的累加至轉速為9500rpm時停止。
     plot(i,v2);hold on;
     if rpm>9500      %當9500rpm時1檔結束。
         t1=i;        %1檔結束時之時間
         v3=v2;       %1檔結束時之速度
         fprintf('t=%e\n',t1);
         break;
     end
end

未完～待續

執行結果
